cableado vertical

cableado vertical

consiste en proporcionar interconexiones entre dos cuartos de entrada de servicios ,cuarto de equipos,cuarto de telecomunicaciones

• Concepto de “cableado estructurado”. Su intención es :

• Capacidad de crecimiento a bajo coste.

• Base para soportar todas las tecnologías de niveles superiores sin necesidad de diferentes tipos de cableado

• Realizar una instalación compatible con las tecnologías actuales y las que estén por llegar.

• Tener la suficiente flexibilidad para realizar los movimientos internos de personas y máquinas dentro de la instalación.

• Estar diseñado e instalado de tal manera que permita una fácil supervisión, mantenimiento y administración. Es fácilmente gestionable y muy fiable

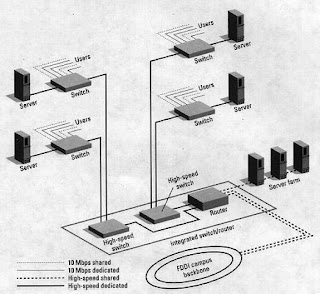

backbone de campus

Backbone de campus

 Es la interconexion entre dos  o mas edificios, pueden ser alambica o inalambrica cableado de las áreas de trabajo generalmente no es permanente y debe ser fácil de cambiar. La longitud máxima del cable horizontal se ha especificado con el supuesto que el cable de parcheo empleado en el área de trabajo tiene una longitud máxima de 3 m. Comúnmente se emplean cordones con conectores idénticos en ambos extremos.

área de trabajo

Área de trabajo

Es el conjunto de equipos del usuario final. se describe como el espacio que hay  desde la salida de telecomunicaciones hasta el equipo del usuario.

el cableado de las áreas de trabajo generalmente no es permanente y debe ser fácil de cambiar. La longitud máxima del cable horizontal se ha especificado con el supuesto que el cable de parcheo empleado en el área de trabajo tiene una longitud máxima de 3 m. Comúnmente se emplean cordones con conectores idénticos en ambos extremos.

cuarto de entrada de servicios

Cuarto de entrada de servicios

consiste  en la entrada de los servicios de telecomunicación al edificio, incluyendo el punto de entrada atravez de la pared y continuando hasta el cuarto de entrada.

 Los requerimientos físicos de dicha interface están definidos en la norma EIA/TIA 569.

cuarto de equipos

cuarto de equipos

 Es el espacio centralizado de uso especifico para equipos de telecomunicaciones tal como central telefónica, equipo de computo, conmutador de vídeo y vigilancia.

cuarto de telecomunicaciones

cuarto de telecomunicaciones

es el área del edificio donde se utiliza solo para uso exclusivo del sistema de cableado, este espacio no debe ser compartido con instalaciones eléctricas.

  también se debe tener en cuenta el diseño del cuarto de telecomunicaciones , la altura ,control ambiental iluminacion entre otras.

cableado estructurado

Cableado horizontal


Incorpora el sistema de cableado que existe desde la salida de área de trabajo de telecomunicaciones hasta el cuarto de telecomunicaciones. El cable a utilizar por excelencia es el par trenzado sin blindaje UTP de cuatro pares categoría 5 similar. Este evita la diafonia trenzando sus pares, con esto logra cancelar el campo electromagnético que se produce al circular corriente por el medio.
